Виртуальные учебные установки (ВУУ) ГалСен® по электротехнике и электроэнергетике

Обучайте везде, где удобно

Виртуальные учебные установки (ВУУ) по электротехнике и электроэнергетике для интерактивной наглядной демонстрации ряда учебных тем и проведения виртуальных лабораторных работ (ВЛР) могут быть использованы преподавателями и учащимися как очно, так и при дистанционном (заочном) обучении в учреждениях начального, среднего и высшего профессионального образования (профлицей, техникум, колледж, ссуз, вуз), для переподготовки и повышения квалификации кадров в корпоративных учебных центрах предприятий энергетики, промышленности, транспорта.

Соответствие ФГОС СПО, ВПО

Согласно действующим стандартам, в ряде случаев допускается замена реальных учебных установок в учебном процессе на виртуальные. Следующие ВУУ разработаны по актуальным программам обучения на основе положений Федерального государственного образовательного стандарта РФ, а также подходят для оснащения учебных площадок по программе «ПРОФЕССИОНАЛИТЕТ»:

• «Электротехника» СПО ГалСен® ЭТ1-В
• «Общая электротехника» ВПО ГалСен® ОЭТ1-В
• «ТОЭ – Линейные электрические цепи» ГалСен® ТОЭ1-ЛЭЦ-В
• «ТОЭ – Нелинейные электрические и магнитные цепи» ГалСен® ТОЭ1-НЭМЦ-В
• «Электромагнитные переходные процессы в электроэнергетических системах» ГалСен® ЭМАППЭС1-В
• «Активно-адаптивные электрические сети» ГалСен® ААЭС1-В
• «Трансформаторы и электрические машины» ГалСен® ТЭМ1-В
• «Электроснабжение» ГалСен® ЭС2-В
• «Электроэнергетические системы и сети» ГалСен® ЭСС1-В

Нужно срочно оснастить лабораторию, но уже поздно проводить тендер?

Оформите приобретение ПО как закупку у единственного поставщика (до 600 тыс. руб.). Срок поставки (предоставление ключей доступа) — 1 (один) рабочий день! Поставка осуществляется после заключения лицензионного договора на право пользования программным обеспечением.

Что внутри?

Программное обеспечение ВУУ ГалСен^® как современные цифровые образовательные технологии имеет широкие дидактические возможности не только для демонстрации, но и для полноценного изучения процессов в объектах электротехники и электроэнергетических системах.

ПО основано на классических математических моделях и включает в себя графическое отображение изменений в процессах различной сложности (линейных и нелинейных) в реальном времени при произвольном задании студентом или преподавателем параметров на входе в соответствии с конфигурацией под каждую конкретную учебную задачу лабораторного практикума.

Видео: обзор возможностей ВУУ

Где применяются ВУУ?

Цифровые виртуальные учебные установки универсальны и используются в разных контекстах не только для непросредственного проведения виртуальных лабораторных работ (ВЛР), как дидактическое дополнение к модульным учебным стендам, но и самостоятельно: как электронные плакаты, интерактивные учебные комплексы для проведения демонстрационных экспериментов, интерактивные (электронные) наглядные пособия:
— при чтении лекций преподавателем;
— при проведении практикума в компьютерном классе;
— при дистанционном (заочном) проведении лабораторного практикума;
— при самостоятельной подготовке учащихся.

Бесплатный тестовый доступ

По вашему запросу предоставим возможность оценить все преимущества продукта в течение пробного периода. Оставьте запрос на интересующий вас комплект (кнопка «Получить бесплатный доступ»). Ссылку на скачивание дистрибутива под ОС Windows и код активации мы отправим в ответном письме.

Для скачивания приложений из Google Play для ОС Android воспользуйтесь ссылками в описании комплектов. Код активации — по запросу.

Разработка под заказ

По вашему техническому заданию разработаем виртуальные учебные установки или дополним уже имеющиеся у нас другими виртуальными лабораторными работами по вашему запросу.

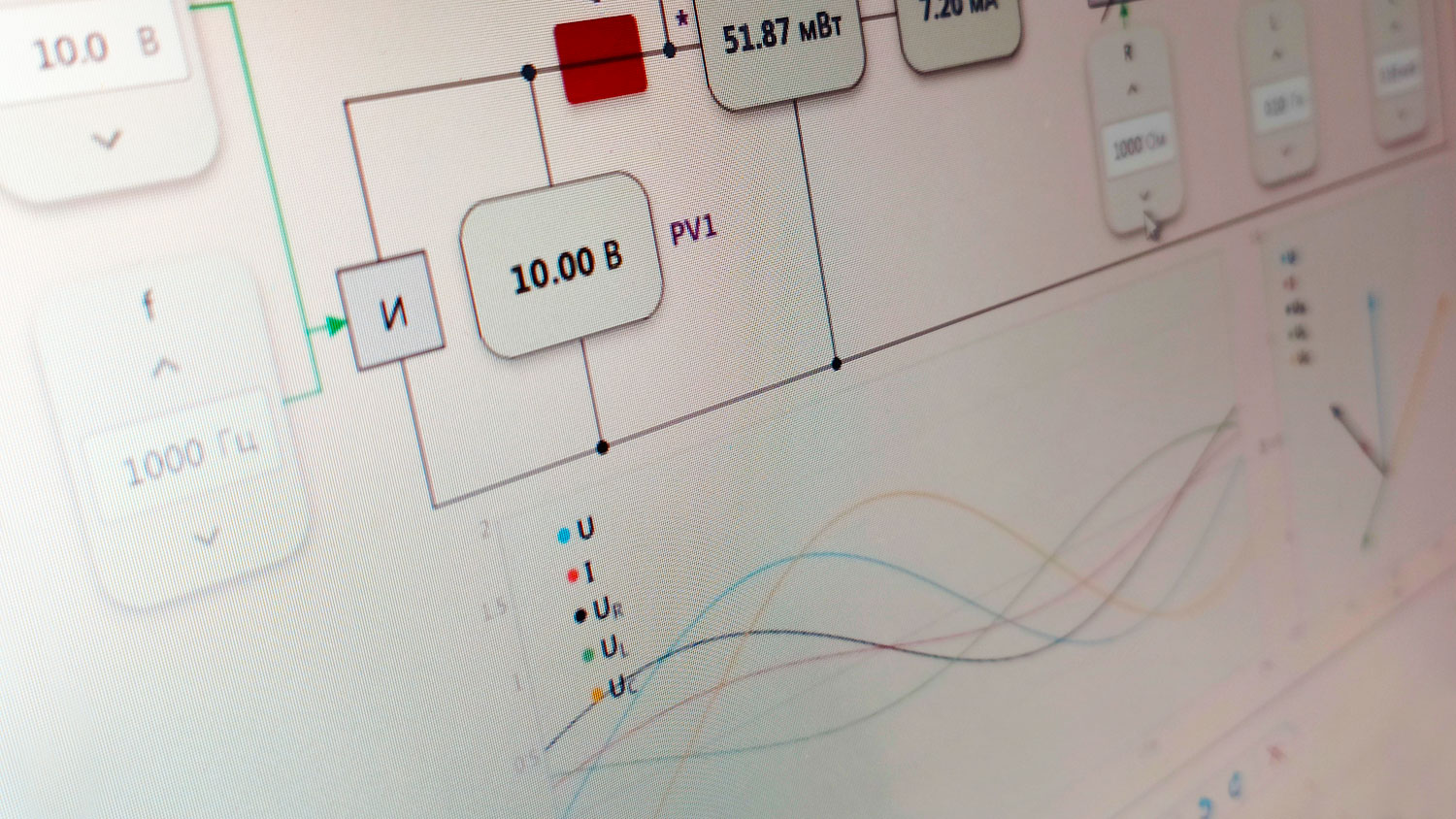

Комплект ВУУ «Электротехника» СПО ГалСен^® ЭТ1-В

Используется:
— в НПО при подготовке специалистов электротехнического профиля;
— в СПО при подготовке специалистов технических специальностей неэлектрического профиля.

Позволяет интерактивно демонстрировать учебные темы и проводить виртуальные лабораторные работы (ВЛР) на виртуальных учебных установках (ВУУ):

1. Электрические цепи постоянного тока
   • Измерение сопротивления, тока, напряжения и мощности
   • Исследование цепи с последовательным соединением резисторов
   • Исследование цепи с параллельным соединением резисторов
   • Исследование цепи со смешанным соединением резисторов
2. Электрические цепи однофазного синусоидального тока
   • Исследование цепи с последовательным соединением резистора, катушки индуктивности и конденсатора
   • Исследование цепи с параллельным соединением катушки индуктивности и конденсатора
3. Электрические цепи трехфазного синусоидального тока
   • Исследование нормальных и аварийных режимов цепи при соединении нагрузки звездой
   • Исследование нормальных и аварийных режимов цепи при соединении нагрузки треугольником
4. Магнитные цепи
   • Исследование цепи при постоянном токе
   • Исследование цепи при переменном токе
5. Электрические машины
   • Испытание однофазного трансформатора
   • Испытание генератора постоянного тока с независимым возбуждением
   • Испытание двигателя постоянного тока с параллельным возбуждением
   • Испытание трехфазного асинхронного двигателя с короткозамкнутым ротором при питании его от промышленной электрической сети

Получить бесплатный доступ

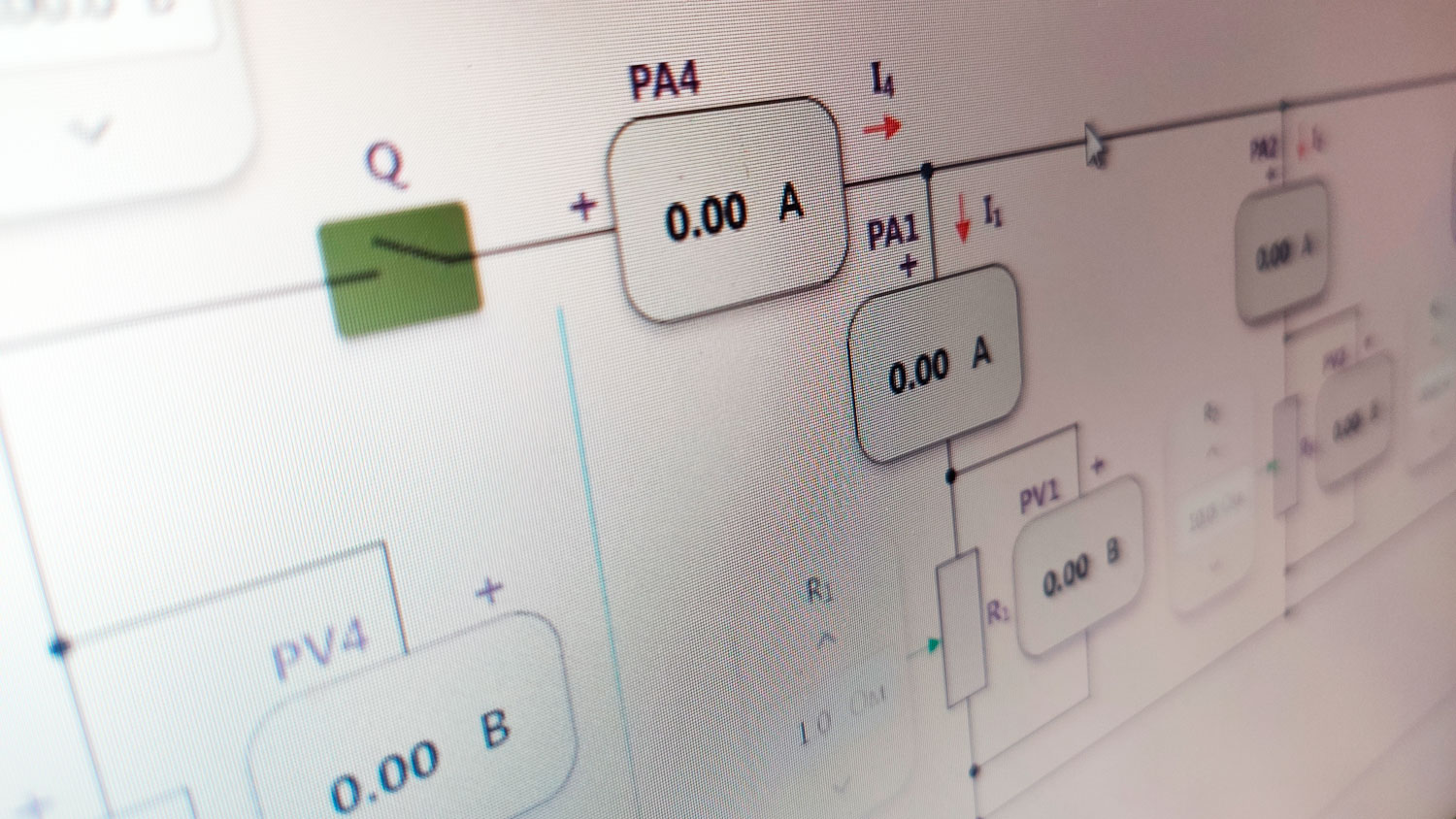

Комплект ВУУ «Общая электротехника» ВПО ГалСен^® ОЭТ1-В

Используется в ВПО при подготовке специалистов технических специальностей неэлектрического профиля. Позволяет интерактивно демонстрировать учебные темы и проводить виртуальные лабораторные работы (ВЛР) на виртуальных учебных установках (ВУУ):

1. Электрические цепи постоянного тока
   • Измерение сопротивления, тока, напряжения и мощности в цепи постоянного тока
   • Исследование цепи постоянного тока с последовательным соединением резисторов
   • Исследование цепи постоянного тока с параллельным соединением резисторов
   • Исследование цепи постоянного тока со смешанным соединением резисторов
2. Электрические цепи однофазного синусоидального тока
   • Исследование цепи однофазного синусоидального тока с последовательным соединением резистора, катушки индуктивности и конденсатора
   • Исследование цепи однофазного синусоидального тока с параллельным соединением катушки индуктивности и конденсатора
3. Электрические цепи трехфазного синусоидального тока
   • Исследование нормальных и аварийных режимов трехфазной эл. цепи при соединении нагрузки звездой
   • Исследование нормальных и аварийных режимов трехфазной эл. цепи при соединении нагрузки треугольником
4. Переходные процессы в линейных электрических цепях
   • Исследование переходного процесса подключения к источнику постоянного напряжения и последующего короткого замыкания цепи с последовательным соединением резистора и конденсатора
   • Исследование переходного процесса подключения к источнику постоянного напряжения и последующего короткого замыкания катушки индуктивности
5. Нелинейные электрические цепи
   • Снятие вольтамперной характеристики полупроводникового диода на постоянном токе
   • Снятие вольтамперной характеристики лампы накаливания на постоянном токе
   • Исследование простейшего неуправляемого выпрямителя переменного тока с емкостным фильтром
   • Исследование простейшего управляемого выпрямителя переменного тока
6. Нелинейные магнитные цепи
   • Исследование магнитной цепи при постоянном токе
   • Исследование магнитной цепи при переменном токе
   • Снятие вольтамперной характеристики катушки индуктивности с ферромагнитным сердечником при переменном токе
7. Трансформатор и электрические машины
   • Испытание однофазного трансформатора
   • Испытание генератора постоянного тока с независимым возбуждением
   • Испытание двигателя постоянного тока с параллельным возбуждением
   • Испытание трехфазного асинхронного двигателя с короткозамкнутым ротором при питании его от промышленной эл. сети
   • Испытание трехфазного синхронного генератора

Получить бесплатный доступ

Комплект ВУУ «ТОЭ – Линейные электрические цепи» ГалСен^® ТОЭ1-ЛЭЦ-В

Используется в ВПО при подготовке специалистов электротехнического профиля. Позволяет интерактивно демонстрировать учебные темы и проводить виртуальные лабораторные работы (ВЛР) на виртуальных учебных установках (ВУУ):

1. Электрические цепи постоянного тока
   • Измерение сопротивления, тока, напряжения и мощности в цепи постоянного тока
   • Исследование цепи постоянного тока с последовательным соединением резисторов
   • Исследование цепи постоянного тока с параллельным соединением резисторов
   • Исследование цепи постоянного тока со смешанным соединением резисторов
   • Определение параметров эквивалентного генератора
   • Исследование режима электрической нагрузки, подключенной к источнику питания
2. Электрические цепи однофазного синусоидального тока
   • Исследование цепи однофазного синусоидального тока с последовательным соединением резистора, катушки индуктивности и конденсатора
   • Исследование цепи однофазного синусоидального тока с параллельным соединением катушки индуктивности и конденсатора
3. Электрические цепи однофазного периодического несинусоидального тока
   • Моделирование периодического несинусоидального напряжения рядом Фурье
   • Исследование цепи однофазного периодического несинусоидального тока с последовательным соединением катушки индуктивности и конденсатора
4. Электрические цепи трехфазного синусоидального тока
   • Исследование нормальных и аварийных режимов трехфазной эл. цепи при соединении нагрузки звездой
   • Исследование нормальных и аварийных режимов трехфазной эл. цепи при соединении нагрузки треугольником
5. Переходные процессы в линейных электрических цепях
   • Исследование переходного процесса подключения к источнику постоянного напряжения и последующего короткого замыкания цепи с последовательным соединением резистора и конденсатора
   • Исследование переходного процесса подключения к источнику постоянного напряжения и последующего короткого замыкания катушки индуктивности
   • Исследование переходного процесса подключения к источнику постоянного напряжения и последующего короткого замыкания цепи с последовательным соединением катушки индуктивности и конденсатора
   • Исследование переходного процесса подключения к источнику периодического синусоидального напряжения цепи с последовательным соединением катушки индуктивности и конденсатора
6. Четырехполюсники
   • Снятие частотных характеристик А-параметров пассивного четырёхполюсника
   • Снятие амплитудно-частотной характеристики и фазо-частотной характеристики пассивного четырехполюсника
7. Электрические фильтры
   • Снятие частотных зависимостей характеристических параметров простейшего фильтра нижних частот
   • Снятие частотных зависимостей характеристических параметров простейшего фильтра верхних частот
   • Снятие частотных зависимостей характеристических параметров простейшего полосового фильтра
   • Снятие частотных зависимостей характеристических параметров простейшего режекторного фильтра
8. Электрические цепи с распределенными параметрами
   • Исследование установившегося режима однородной длинной линии
   • Исследование отражения волн от конца однородной длинной линии
   • Исследование преломления и отражения волн в месте сопряжения однородных длинных линий

Получить бесплатный доступ

Комплект ВУУ «ТОЭ – Нелинейные электрические и магнитные цепи» ГалСен^® ТОЭ1-НЭМЦ-В

Используется в ВПО при подготовке специалистов технических специальностей электротехнического профиля. Позволяет интерактивно демонстрировать учебные темы и проводить виртуальные лабораторные работы (ВЛР) на виртуальных учебных установках (ВУУ):

1. Нелинейные электрические цепи
   • Снятие вольтамперной характеристики полупроводникового диода на постоянном токе
   • Снятие вольтамперной характеристики лампы накаливания на постоянном токе
   • Исследование простейшего неуправляемого выпрямителя переменного тока с емкостным фильтром
   • Исследование простейшего управляемого выпрямителя переменного тока
2. Нелинейные магнитные цепи
   • Исследование магнитной цепи при постоянном токе
   • Исследование магнитной цепи при переменном токе
   • Испытание однофазного трансформатора
   • Снятие вольтамперной характеристики катушки индуктивности с ферромагнитным сердечником при переменном токе
   • Снятие вольтамперной характеристики цепи с последовательным соединением конденсатора и катушки индуктивности с ферромагнитным сердечником при переменном токе

Получить бесплатный доступ

Комплект ВУУ «Электроэнергетические системы и сети» ГалСен^® ЭСС1-В

Используется в ВПО при подготовке специалистов электроэнергетических специальностей. Позволяет интерактивно демонстрировать учебные темы и проводить виртуальные лабораторные работы (ВЛР) на виртуальных учебных установках (ВУУ):

1. Установившиеся режимы элементов электроэнергетических систем и сетей
   • Исследование установившегося режима силового трансформатора
   • Исследование установившегося режима линии электропередачи 6-10 кВ
   • Исследование установившегося режима линии электропередачи 35-220 кВ
2. Установившиеся режимы электрических сетей
   • Исследование установившегося режима эл. сети 6-10 кВ с односторонним питанием
   • Исследование установившегося режима эл. сети 35-220 кВ с односторонним питанием
   • Исследование установившегося режима эл. сети 6-10 кВ с двухсторонним питанием
   • Исследование установившегося режима эл.й сети 35-220 кВ с двухсторонним питанием
3. Регулирование частоты и напряжения в электроэнергетической системе
   • Регулирование частоты в простейшей электрической системе, включающей активную нагрузку и работающий на нее генератор
   • Встречное регулирование напряжения в электрической сети 6-10 кВ
   • Регулирование напряжения в эл. сети 6-10 кВ путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи
   • Регулирование напряжения в эл. сети 6-10 кВ путем продольной компенсации реактивной мощности с помощью конденсаторной батареи
4. Оптимизация режима электрических сетей
   • Определение оптимальной мощности компенсирующих конденсаторов в эл. сети 6-10 кВ с двухсторонним питанием по критерию минимума потерь активной мощности
   • Определение оптимального места разреза местной эл. сети 6-10 кВ по критерию минимума потерь в ней активной мощности
5. Аварийные режимы электрических сетей
   • Исследование аварийных режимов эл. сети 110-220/6-35 кВ
   • Исследование аварийных режимов эл. сети 6-35/0.4 кВ

Получить бесплатный доступ

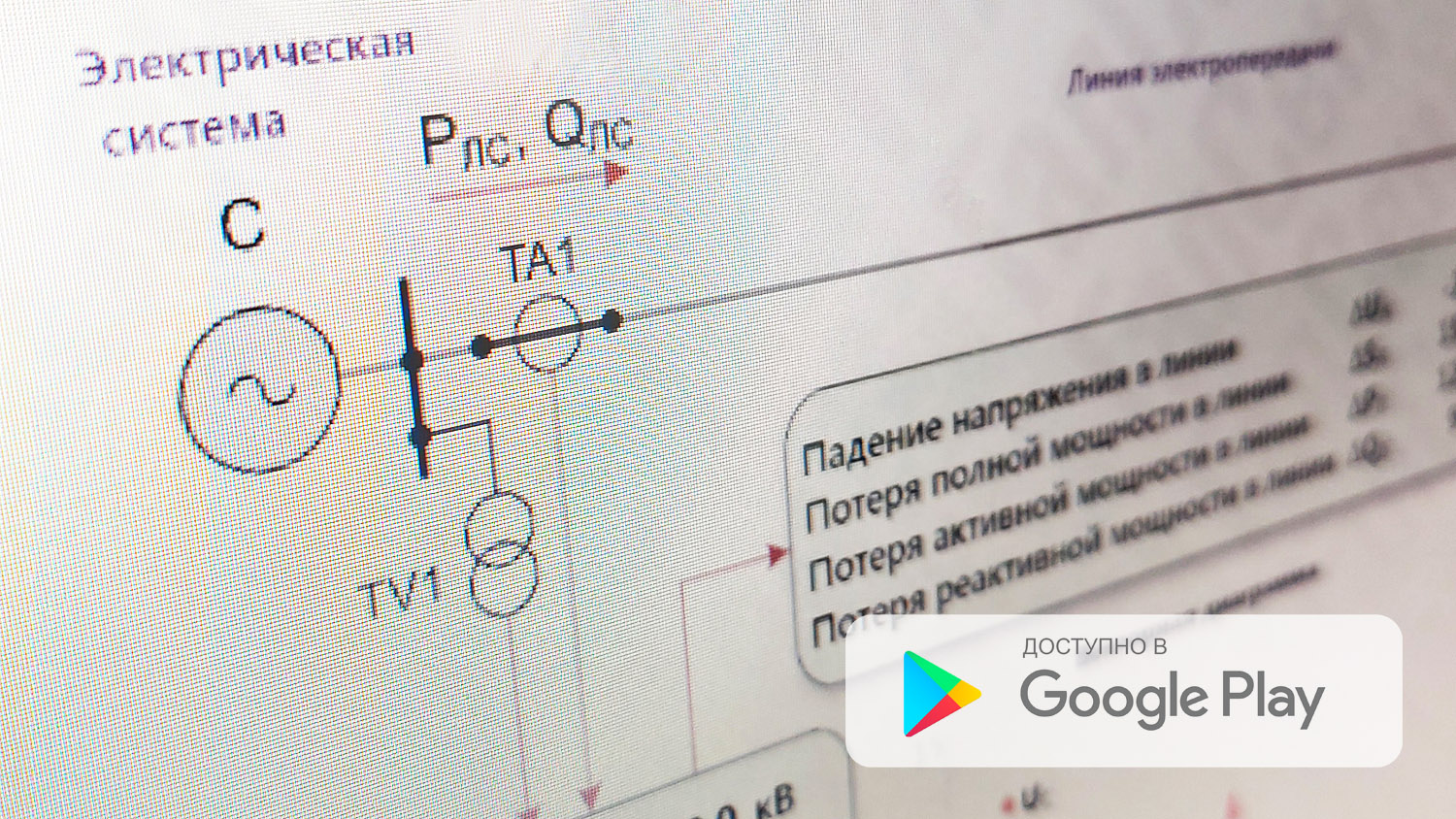

Комплект ВУУ «Электромагнитные переходные процессы в электроэнергетических системах» ГалСен^® ЭМАППЭС1-В

Используется в ВПО при подготовке бакалавров, магистров и дипломированных специалистов по направлению «Электроэнергетика».

Позволяет интерактивно демонстрировать учебные темы и проводить виртуальные лабораторные работы (ВЛР) на виртуальных учебных установках (ВУУ):

1. «Трехфазное короткое замыкание в электрической сети»:
   • Исследование переходного процесса при трехфазном коротком замыкании в неразветвленной трехфазной электрической сети, питающейся от источника неизменного напряжения
   • Исследование электромагнитного переходного процесса при трехфазном коротком замыкании в неразветвленной трехфазной электрической сети, питающейся от синхронного неявнополюсного генератора
2. «Несимметричные короткие замыкания в электрической сети»:
   • Исследование установившегося режима при несимметричном (однофазном, двухфазном, двухфазном на землю) коротком замыкании в трехфазной эл. сети с заземленной нейтралью
   • Исследование установившегося режима при однофазном коротком замыкании в трехфазной эл. сети с изолированной нейтралью и дугогасящим реактором
3. «Ограничение токов короткого замыкания в электрической сети»:
   • Ограничение тока короткого замыкания путем изменения схемы выдачи мощности электростанции
   • Ограничение тока короткого замыкания путем разделения эл. сети
   • Ограничение тока короткого замыкания путем секционирования эл. сети
   • Ограничение тока короткого замыкания путем реактирования линии электропередачи
   • Ограничение тока короткого замыкания путем использования трансформатора с расщепленной обмоткой низшего напряжения
   • Ограничение тока короткого замыкания путем оптимизации режима заземления нейтралей в эл. сети
4. «Обрывы фаз и сложные виды повреждений в электрической сети»:
   • Исследование режима эл. сети при обрыве фаз
   • Исследование режима эл. сети при обрыве фазного провода и падении его на землю
   • Исследование режима эл. сети с изолированной нейтралью при двойном замыкании на землю

Получить бесплатный доступ

Комплект ВУУ «Активно-адаптивные электрические сети» ГалСен^® ААЭС1-В

Используется в ВПО при подготовке бакалавров, магистров и дипломированных специалистов по направлению «Электроэнергетика» при изучении новой технологической основы развития электроэнергетики, характеризующейся созданием интеллектуальной электроэнергетической системы.

Позволяет интерактивно демонстрировать учебные темы и проводить виртуальные лабораторные работы (ВЛР) на виртуальных учебных установках (ВУУ):

1. «Исследование установившегося режима управляемой (гибкой) линии электропередачи переменного тока с синхронным статическим поперечным компенсатором реактивной мощности» (исследования можно проводить для линии электропередачи напряжением 6…110 кВ):
   • Исследование влияния на режим линии электропередачи, нагрузки и статического компенсатора степени компенсации реактивной мощности нагрузки
2. «Исследование установившегося режима управляемой (гибкой) линии электропередачи переменного тока с синхронным статическим продольным компенсатором реактивной мощности» (исследования можно проводить для линии электропередачи напряжением 6…110 кВ):
   • Исследование влияния на режим линии электропередачи, нагрузки и статического компенсатора от степени компенсации индуктивного сопротивления линии электропередачи
3. «Исследование установившегося режима управляемой (гибкой) линии электропередачи переменного тока, связывающей две электрические системы, с объединенным регулятором потоков мощности на основе синхронного статического преобразователя с ручным управлением» (исследования можно проводить для линии электропередачи напряжением 220…500 кВ):
   • Исследование влияния на режим линии электропередачи фазы напряжения объединенного регулятора потоков мощности
   • Исследование влияния на режим линии электропередачи напряжения объединенного регулятора потоков мощности
4. «Исследование установившегося режима управляемой (гибкой) линии электропередачи переменного тока, связывающей две электрические системы, с объединенным регулятором потоков мощности на основе синхронного статического преобразователя с автоматическим управлением» (исследования можно проводить для линии электропередачи напряжением 220…500 кВ):
   • Исследование влияния на режим линии электропередачи и статического преобразователя потока активной мощности по линии электропередачи
5. Исследование установившегося режима автономной электрической системы с генератором ограниченной мощности, накопителем электрической энергии на основе молекулярного конденсатора и синхронного статического преобразователя» (исследования можно проводить для генератора мощностью 10…5000 кВт напряжением 380 В):
   • Исследование режима электрической системы при отключенном накопителе
   • Исследование режима электрической системы при включенном накопителе

Получить бесплатный доступ

Комплект ВУУ «Трансформаторы и электрические машины» ГалСен^® ТЭМ1-В

Используется в ВПО при подготовке специалистов по направлению «Электроэнергетика и электротехника». Позволяет интерактивно демонстрировать учебные темы и проводить виртуальные лабораторные работы (ВЛР) на виртуальных учебных установках (ВУУ):

1. Трансформаторы
   • Испытание однофазного двухобмоточного трансформатора
   • Исследование параллельной работы однофазных двухобмоточных трансформаторов
   • Определение группы соединений обмоток трехфазного двухобмоточного трансформатора
   • Исследование параллельной работы трехфазных двухобмоточных трансформаторов с одинаковыми и разными группами соединений обмоток
2. Электрические машины
   • Испытание генератора постоянного тока с независимым возбуждением
   • Испытание двигателя постоянного тока с параллельным возбуждением
   • Испытание трехфазного асинхронного двигателя с короткозамкнутым ротором при питании его от промышленной эл. сети
   • Испытание трехфазного асинхронного двигателя с короткозамкнутым ротором при питании его от преобразователя частоты
   • Испытание трехфазного синхронного генератора при работе на автономную нагрузку
   • Испытание трехфазного синхронного генератора, подключенного к «жесткой» эл. сети
   • Испытание трехфазного синхронного двигателя, подключенного к «жесткой» эл. сети
   • Исследование переходного процесса при внезапном трехфазном коротком замыкании на выводах синхронного генератора
   • Исследование переходного процесса при пуске трехфазного асинхронного двигателя с короткозамкнутым ротором

Получить бесплатный доступ

Комплект ВУУ «Электроснабжение» ГалСен^® ЭС2-В

Используется в ВПО при подготовке специалистов технических специальностей электротехнического профиля. Позволяет интерактивно демонстрировать учебные темы и проводить виртуальные лабораторные работы (ВЛР) на виртуальных учебных установках (ВУУ):

1. Графики электрических нагрузок
   • Снятие суточных графиков электрической нагрузки по показаниям счетчика электроэнергии
2. Компенсация реактивной мощности
   • Исследование режима работы синхронного компенсатора реактивной мощности
   • Исследование влияния компенсатора реактивной мощности на потери и уровни напряжения в эл. сети
3. Качество электрической энергии
   • Снятие статических характеристик узла комплексной статической нагрузки и определение ее регулирующих эффектов
   • Снятие статических характеристик асинхронного двигателя, определение и исследование его регулирующих эффектов
   • Встречное регулирование напряжения в распределительной эл. сети 6-10 кВ
   • Регулирование напряжения в распределительной эл. сети 6-10 кВ путем поперечной / продольной компенсации реактивной мощности с помощью конденсаторной батареи

Получить бесплатный доступ

Ничего лишнего: автономное решение за доступные деньги

В отличие от других продуктов этого направления, с кроссплатформенным программным обеспечением ВУУ ГалСен^® можно работать на любых устройствах, начиная от смартфона / планшета на ОС Android или iOS, ноутбука и заканчивая стационарным ПК на OC Windows 10 и выше, Linux или MacOS. Системные требования для работы приложений минимальны.

Каждое приложение выполнено как коробочный «standalone» (полностью автономный) продукт. Для своей установки и работы ВУУ ГалСен^® не требует никаких дополнительных (сторонних) программных или аппаратных продуктов других разработчиков (таких как офисные пакеты, браузеры, серверы, сервисы, дорогостоящие, хрупкие и неудобные VR-шлемы/очки/гарнитуры, вызывающие у пользователей дискомфорт, приступы тошноты, головокружения, головной и глазной боли и т.п.).

Лицензии под ваш бюджет

Напишите или позвоните нам — подберём наиболее оптимальный для вас вариант по вашим потребностям и финансовым возможностям, на требуемое число рабочих мест и срок действия лицензии.

При покупке нескольких рабочих мест предоставляется скидка.

От профессионалов LabTechSoft и ООО «ИПЦ «Учебная техника»

Представители нашего коллектива, российского IT-стартапа ООО «ЛабТехСофт» (г. Челябинск), занимаются разработкой интерактивных учебных программно-аппаратных комплексов и их программно-дидактическим обеспечением в совместных проектах с ООО «ИПЦ «Учебная техника» — одним из лидеров СНГ по разработке и производству оригинального модульного учебно-лабораторного оборудования электроэнергетического профиля. Среди разработчиков ВУУ и ВЛР ГалСен® — преподаватели с многолетним опытом работы в вузах, доценты, кандидат технических наук, программисты с профильным высшим электроэнергетическим образованием.

Реквизиты IT-стартапа ООО «ЛабТехСофт»

ИНН 7447310100, КПП 744701001, ОГРН 1227400050184
Telegram-канал: t.me/labtechsoft
Тел. офиса +7-351-725-77-55, email info@labtechsoft.ru
WhatsApp, Telegram: +7-922-011-11-38
Номер в реестре аккредитованных организаций Минцифры РФ: 33482
Номер решения о государственной аккредитации: АО-20221223-11318235376-3
Дата решения о государственной аккредитации: 17.01.2023
